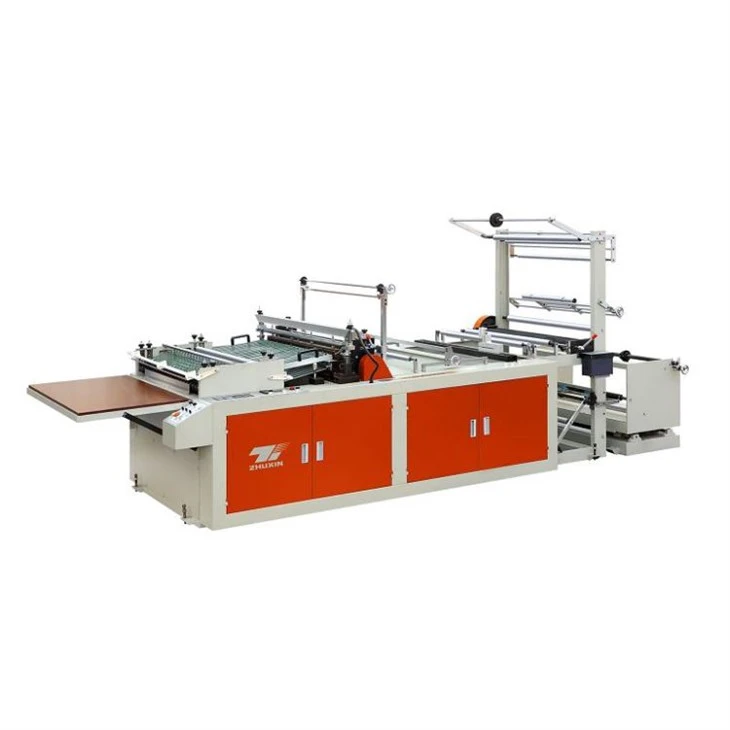

A Машина для изготовления пакетов с терморезкой и запечатыванием на стороне компьютера— это одна из «рабочих лошадок» в производстве гибкой упаковки - оборудование, которое превращает рулоны плоской пленки в отдельные пакеты, запечатывая боковые края и разрезая их по длине, и все это в одном непрерывном процессе. Что отличает версию с-управляемым компьютером от чисто механических предшественников, так это уровень контроля параметров, который в противном случае был бы неточным тепловым процессом. Температура, давление, длина резки и скорость линии управляются с помощью ПЛК или промышленной компьютерной системы, что делает результаты более стабильными для разных операций и для разных операторов.
В этой статье объясняется механическая и термическая логика того, какМашина для изготовления пакетов с терморезкой и запечатыванием на стороне компьютераработает, какими переменными качества он управляет и почему компьютерное управление важно при-производстве пакетов в больших объемах.
Что делает машина
Машина принимает рулон трубчатой или плоской пластиковой пленки -, обычно из ПЭНП, ПЭВП, ЛПЭНП, БОПП, CPP или ламинированной пленки -, и производит готовые пакеты посредством трех одновременных или последовательных операций:
Кормление: продвижение фильма с контролируемой скоростью
Боковое уплотнение: применение тепла и давления для сварки боковых кромок вместе.
Термическая резка: разрезание пакета вверху и внизу каждого цикла запечатывания с получением отдельного готового пакета.
В конфигурации с плоской-пленкой машина запечатывает два боковых края пленки, создавая корпус пакета с двумя боковыми швами и открытым верхом. В конфигурации с трубчатой пленкой машина запечатывает линию сгиба тубы с обеих сторон, оставляя один непрерывный край открытым для наполнения.
Машина для изготовления пакетов с терморезкой и запечатыванием на стороне компьютерадобавляет цифровую точность каждому из этих шагов - не только по времени, но и последовательности каждого параметра, определяющего качество уплотнения.
Механизм термосваривания
Термосварка — это, по сути, процесс термической сварки. Когда две поверхности полимерной пленки сжимаются вместе при повышенной температуре и выдерживаются в течение определенного времени, полимерные цепи на границе раздела диффундируют через границу, а при охлаждении две поверхности становятся прочно связанными.
«Окно уплотнения» - — сочетание температуры, давления и времени выдержки, обеспечивающее приемлемое соединение -, специфично для каждого пленочного материала. Для ПЭНП нормальный диапазон температур уплотнения составляет от 120 до 160 градусов. А вот для БОПП она ближе к 100–130 градусам. Это связано с тем, что БОПП плавится при более низкой температуре. Таким образом, падение ниже диапазона дает слабую или частичную связь. Превышение этого уровня может привести к возгоранию, короблению пленки или прилипанию к герметизирующей планке.
В обзоре прочности сварки в упаковках мягких пищевых продуктов, опубликованном в журнале Packaging Technology and Science (Wiley) в 2021 году, говорится, что связь между этими тремя факторами — это не просто простая сумма. Таким образом, температура, давление и время выдержки влияют друг на друга не-прямым образом. И лучшая смесь меняется в зависимости от толщины пленки, типа покрытия и того, должно ли уплотнение выдерживать условия горячего-заполнения или холодного-цепи. Поэтому машины, управляемые компьютером,-выполняют эту сложную работу, сохраняя калиброванные рецепты для каждого типа пленки. Потом подтягивают их по коду продукта. Поэтому они не полагаются на опыт работника при установке цифр вручную.
НаМашина для изготовления пакетов с терморезкой и запечатыванием на стороне компьютерастанция запечатывания обычно состоит из:
Бар с подогревом(верхний уплотнительный элемент), часто со встроенными термопарами, передающими обратную связь на контроллер.
Наковальня или стойка-бар(нижний элемент), к которому прижимается пленка
Пневматические или сервоприводы-с приводомкоторые сводят стержни вместе под контролируемым давлением
ПЛК или IPC (промышленный ПК)который управляет контуром ПИД-регулирования температуры, профилем давления и временем открытия-закрытия.
Планка термической резки в верхней и нижней части каждого пакета одновременно выполняет две функции: запечатывает верхний край одного пакета и разрезает нижний край пакета над ним с помощью нагретой проволоки или лезвия ножа.
Роль компьютерного управления
Слово «компьютер» в названии не является маркетинговым дескриптором -, оно указывает на настоящий архитектурный сдвиг в способе управления машиной.
Первые машины для изготовления пакетов-использовали механические кулачки для определения времени цикла. Тот же кулачок, который контролировал открытие и закрытие запечатывающей планки, также устанавливал длину обрезки - любое изменение размера пакета требовало физической замены кулачка. Это сделало переналадку медленной,-зависимой от оператора и неточной.
A Машина для изготовления пакетов с терморезкой и запечатыванием на стороне компьютеразаменяет механические кулачки электронным управлением движением. Типичная современная система использует:
Двойные серводвигателидля натяжения пленки: один на стойке размотки и один на главном приводе, координируемые контроллером для поддержания постоянного натяжения пленки и точной подачи-фиксированной длины.
Управление термосваркой-на основе ПЛК: ПИД-регулирование температуры с замкнутым-контуром удерживает температуру запаивающего стержня в пределах ±1 градуса от заданного значения, что критически важно для обеспечения постоянной прочности уплотнения.
Сенсорный-ЧМИ-экранс базой данных рецептов: операторы выбирают код продукта, соответствующий сохраненному набору параметров - длина пакета, тип пленки, температура сварки, температура резки, скорость линии -, и машина самостоятельно-настраивает
Обратная связь с энкодеромна приводе пленки: контроллер всегда знает точное положение пленки, что обеспечивает точную синхронизацию между циклом запечатывающей планки и циклом режущего ножа.
Такая архитектура сокращает время переналадки с 30–60 минут, типичных для машин с кулачками, до менее пяти минут дляМашина для изготовления пакетов с терморезкой и запечатыванием на стороне компьютерас электронным вызовом рецептов.
Процесс термической резки
Термическая резка отличается от механической. Нагретое лезвие или проволока не просто разрезают пленку -, они проплавляют узкий канал в материале по мере его спуска. Расплавленный полимер стекает на кромке разреза, создавая так называемую термически запечатанную кромку. Благодаря этому у сумки не будет потертостей или открытых-разрезов по периметру.
Качество термической резки зависит от:
Температура лезвия: слишком низкое значение приводит к неполному прилеганию кромки среза; слишком высокий уровень приводит к прилипанию пленки к лезвию или образованию неровных краев.
Скорость спуска лезвия: быстрый спуск с недостаточным временем пребывания оставляет неполное соединение на краю
Напряжение пленки: во время резки необходимо контролировать натяжение, чтобы предотвратить растяжение или разрыв пленки.
Исследование материалов сегодня: Труды (Elsevier, 2023) рассматривали качество уплотнения мягкой упаковки. Было обнаружено, что чистая кромка очень чувствительна к тому, как температура лезвия и натяжение пленки взаимодействуют в углах сварки. Именно это и происходит на верхней и нижней запечатывающих планках упаковочной машины. Таким образом, компьютерное управление позволяет регулировать эти параметры и поддерживать их в узком диапазоне. Поэтому ручные машины не могут сделать это надежно.
Пленочные материалы и их герметизирующие свойства
Компьютерная машина для изготовления пакетов с терморезкой и запечатыванием со стороны компьютера должна работать со многими типами пленок. Итак, у каждого свои тепловые характеристики:
ПЭВД (полиэтилен низкой-плотности): Эта пленка используется часто, поскольку она гибкая и хорошо герметизирует. Таким образом, ПЭВД имеет широкий диапазон уплотнений. И он выдерживает большее изменение температуры, чем многие другие пленки.
HDPE (полиэтилен высокой-плотности): Эта пленка имеет более высокую температуру плавления, чем LDPE. Поэтому требуется более высокая температура сварной планки. Таким образом, полиэтилен HDPE более жесткий и позволяет получать более четкие пакеты. Но он более чувствителен к слишком сильному нагреву.
БОПП (Двуаксиально-ориентированный полипропилен): Кристально-прозрачный, широко используется в упаковке пищевых продуктов. БОПП имеет узкое окно уплотнения и склонен к «прогоранию», если температура стержня не контролируется точно - именно в этом случае ПИД-регулирование температуры дает наибольшую пользу.
CPP (литой полипропилен): Оптическая прозрачность аналогична БОПП, но с лучшей термосвариваемостью и более широким окном обработки.
Ламинированные пленки: двух-конструкции, в которых внутренний слой является герметиком, а внешний слой обеспечивает барьер или печать. Машина должна герметизировать внешний слой с внутренним слоем, что требует тщательного температурного профиля.
Гибкость переключения между материалами - и между разными толщинами одного и того же материала - является одним из самых сильных аргументов в пользу электронного управления. Система рецептов позволяет сохранять и вызывать оптимизированные параметры для каждой комбинации без ручного метода проб и ошибок.
Объем производства и переменные качества
Современный высокоскоростной-скоростнойМашина для изготовления пакетов с терморезкой и запечатыванием на стороне компьютераПроизводительность агрегатов составляет от 30 до 200 пакетов в минуту, в зависимости от размера пакета, толщины пленки и конфигурации машины. Двух-линейные машины могут достичь верхнего предела этого диапазона, обрабатывая одновременно две ширины пленки.
Переменными качества, которые определяют, соответствует ли результат спецификации, являются:
| Переменная | Что на это влияет | Как машина этим управляет |
|---|---|---|
| Прочность уплотнения | Температура, давление, время выдержки | ПИД-контур на уплотнительной планке; пневматическое регулирование давления |
| Качество реза | Температура лезвия, скорость спуска | Термостатическое управление лопатками; серво-опускание лезвия с сервоприводом |
| Точность длины сумки | Точность подачи пленки | Двойная сервотяга с обратной связью от энкодера |
| Квадратность сумки | Равномерность натяжения пленки | Контроль натяжения на размотке и главном приводе |
| Выравнивание уплотнения | Геометрия станка, зазор матрицы | Механическая точность; график регулярного технического обслуживания |
ASTM F88 — это стандартный тест на прочность уплотнения после его снятия. Таким образом, это дает количественный-способ проверить, достаточно ли качество запечатывания машины для конкретной работы. Производители пакетов, специализирующиеся на упаковке пищевых продуктов, обычно устанавливают значение отслаивания от запечатывания как минимум выше 8 Н/15 мм, при этом эффективность -слипания в горячем состоянии измеряется сразу после запечатывания, чтобы учесть напряжение во время процесса наполнения.
Почему компьютерное управление повышает урожайность
Экономическое обоснование версии с-управляемым компьютером сводится к получению - процента произведенных пакетов, соответствующих спецификациям, без доработок или браковки.
В машинах с кулачками-основными источниками потери производительности являются:
Изменение прочности уплотнения из-за температурного дрейфа, когда уплотняющая планка нагревается или охлаждается во время работы.
Несоответствие длины из-за механического износа профиля кулачка.
Высокий процент брака при перенастройке, поскольку операторы набирают настройки пробным способом.
A Машина для изготовления пакетов с терморезкой и запечатыванием на стороне компьютераобращается ко всем трем. ПИД-регулятор температуры поддерживает постоянную температуру уплотнения на протяжении всего производственного цикла и быстро восстанавливается после остановки. Электронная настройка длины исключает механический износ, вызывающий постепенное смещение длины. А отзыв рецептов означает, что брак при перенастройке сводится к минимуму, поскольку параметры следующего продукта предварительно-оптимизируются, а не оцениваются.
В техническом документе RDM Test Equipment от 2024 года, в котором анализируется оптимизация параметров термосварки, отмечается, что поддержание оптимальных условий сварки в производстве -, а не оценка настроек и реактивная корректировка -, является единственным крупнейшим контролируемым фактором в сокращении отходов, связанных с уплотнениями-. Машины с компьютерным-управлением являются практическим воплощением этого принципа.
Краткое содержание
Машина для изготовления пакетов с терморезкой и запечатыванием на стороне компьютераберет простую механическую концепцию - подача пленки, запечатывание краев, обрезка по длине - и дополняет ее достаточно сложной системой управления для обеспечения стабильного-высокого качества продукции для широкого спектра материалов и размеров пакетов. Механизм термосварки представляет собой прецизионный процесс термической сварки, который зависит от температуры, давления и времени и удерживается в жестких допусках. Компьютерная система управления существует для точного управления этими допусками, уменьшения зависимости оператора и ускорения переналадки.
Для групп по закупкам, оценивающих оборудование для изготовления пакетов-, актуальное сравнение происходит не между машинами разных марок -, а между архитектурами управления: насколько быстро машина может переключать продукты, насколько точно она сохраняет параметры уплотнения в течение производственного цикла и сколько отходов она образует при нормальной работе. По каждому из этих параметров машина-управляемая компьютером предлагает ощутимые преимущества перед механическими альтернативами.
Ссылки:
- Чжан Ю. и др. (2021). Понимание факторов, влияющих на целостность шва в гибких термосвариваемых упаковках пищевых продуктов: обзор. Упаковочные технологии и наука, Wiley. DOI: 10.1002/pts.2564
- М Авторы. (2023). Наблюдение за влиянием давления и температуры на характеристики уплотнения в местах пересечения гибкой упаковки. Материалы сегодня: Труды, Elsevier. DOI: 10.1016/j.matpro.2023.04.
- Университет Твенте. (2026). Понимание целостности печати: запечатывание и закрытие гибкой упаковки. Репозиторий исследований.
- Испытательное оборудование РДМ. (2024). Параметры термосварки гибкой полимерной пленки и целостность сварки готовой упаковки. Техническое примечание.
- АСТМ Ф88/Ф88М-21. Стандартный метод испытания прочности уплотнения гибких барьерных материалов. АСТМ Интернешнл.
- Биджи, КБ и др. (2023). Уплотняющие материалы в гибкой пластиковой упаковке пищевых продуктов: обзор. Упаковочные технологии и наука, Wiley. DOI: 10.1002/pts.2732
